涡街流量计

。发布日期:2016-09-07 18:41:36   来源:www.styb.cn

上太仪表专业生产涡街流量计,规格齐全,包括法兰式、对夹式、插入式、一体温压补偿式涡街流量计,性能可靠,欢迎咨询。

LUGB型涡街流量计利用卡门漩涡的原理,采用先进的电路设计、数字化智能信号检测及处理,并使用信号隔离及软件抗干扰技术,提高了仪表的测量精度、稳定性及抗干扰能力,仪表常数长期稳定。适用用于气体、液体、蒸汽的流量测量,广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。



在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图所示。
 涡街流量计
1-旋涡发生体  2-压电传感器

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:

                         f=StV/d                 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。

产品特点

 ◆ 无可动部件,长期稳定,结构简单便于安装和维护
 ◆ 传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定
 ◆ 精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%
 ◆ 测量量程范围宽,在雷诺数为2×104 ~7×106范围内,可达1:20
 ◆ 压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表
 ◆ 安装方式灵活,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装
 ◆ 采用消扰电路和抗震动传感头,具有一定抗环境振动性能
 ◆ 采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上
 ◆ 由软件对仪表系数非线性进行修正,提高测量精度
 ◆ 采用EPROM对累积流量进行掉电保护,保护时间大于10年

涡街流量计技术参数

执行标准: 涡街流量计(JJG1029-2007)
适用介质:气体、液体、蒸汽
精度等级: 液体:±1%; 气体或蒸汽:±1.5%
公称压力: 1.6Mpa、2.5Mpa、4.0Mpa(其他可订制)
介质温度:-40℃~+450℃
量 程 比: 1:10;1:15;1:20
传感器材质: 304不锈钢、316(L)不锈钢等
输出信号: 脉冲信号、4~20mA信号, RS485通讯输出、HART协议等
供电方式:24VDC;内置锂电池
防爆等级:本安型ExiaIICT5;隔爆型 ExdIIBT6
防护等级:IP65或更高
连接方式:卡装式/法兰式/插入式;

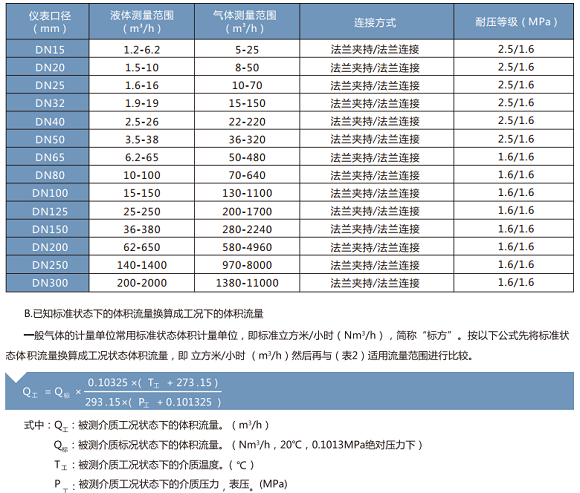

涡街流量计流量范围

通径

(mm)

液体(参比介质:常温水)

气体(参比介质:20℃

101325Pa状态下空气

  标准型 扩展型 标准型 扩展型
15

0.8~6

0.5~8

6~40

5~50

20

1~8

0.6~12

8~50

6~60

25

1.5~12

0.8~16

10~80

8~120

40

2.5~30

2~40

25~200

20~300

50

3~50

2.5~60

30~300

25~500

65

5~80

4~100

50~500

40~800

80

8~120

6~160

80~800

60~1200

100

12~200

8~250

120~1200

100~2000

125

20~300

12~400

160~1600

150~3000

150

30~400

18~600

250~2500

200~4000

200

50~800

30~1200

400~4000

350~8000

250

80~1200

40~1600

600~6000

500~12000

300

100~1600

60~2500

1000~10000

600~16000

400

200~3000

120~5000

1600~16000

1000~25000

500

300~5000

200~8000

2500~25000

1600~40000

600

500~8000

300~10000

4000~40000

2500~60000





涡街流量计选型说明

LUGB-□□□ □ □ □□□
     │││ │ │ │││
     │││ │ │ ││└─ 8、防爆标志:A:本安型;D:隔爆型
     │││ │ │ │└── 7、压力等级:16:1.6MPA;40:4MPa
     │││ │ │ └─── 6、温度等级:C:常规型;G:高温型(-40~350℃)
     │││ │ │
     │││ │ └──────5、补偿方式:P:温压补偿;
     │││ │
   │││ └───────4、输出方式:I: 4~20mA;P:脉冲 ;H: HART协议;R:RS485
     │││
     ││└──────── 3、公称通径(mm)
   │└───────── 2、介质:G:气体;L:液体;S:蒸汽
    └────────── 1、连接方式:D:卡装式;F:法兰式;C:插入式


选型示例】 LUGB-DS50IPG40A:上太仪表LUGB系列涡街流量计,法兰卡装式连接,介质为蒸汽,公称通径DN50mm,4-20mA输出,带温压补偿,高温型,公称压力4.0MPA,本安型。

涡街流量计安装注意事项

◆ 安装场所和环境选择
1.尽量避开强电力设备、高频变频设备、强电源开关设备;
2.尽量避开高温热源、辐射热源影响;室外安装应做好遮阳防雨措施;
3.尽量避开振动场所和强腐蚀环境等;同时要考虑安装维修方便;

◆ 合理正确的安装位置
1.安装位置尽量避免选择振动较强的管道,否则必须采取减振措施,如加装减震短节等;
2.流量计可水平、垂直、倾斜安装。测量液体时,必须保证流体由低处向高处流动;测量气体时,流向不限;测量蒸汽或者高温气体时,表体支柱尽量与竖直方向成45°安装;

◆ 直管段要求
为了准确测量,流量计的上、下游必须留有足够的直管段,上游不应有影响流体流速分布的部件,图2为各种管路情况下流量计前、后直管段最小长度要求;

涡街流量计直管段要求
